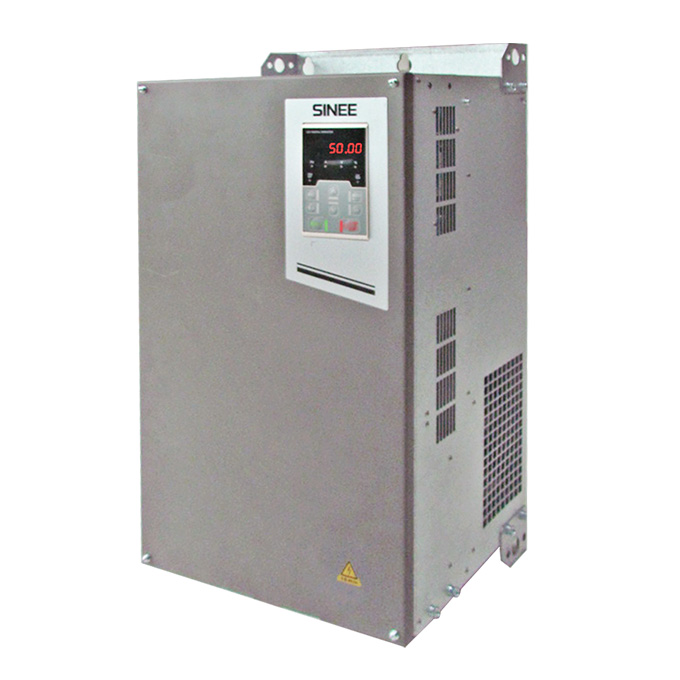

EM660系列变频器是正弦电气推出的高性能矢量控制型变频器：支持三相交流异步电机和永磁同步电机；支持多种国际领先驱动控制技术——改善的矢量VF控制技术（VVF）、无速度传感器矢量控制技术（SVC）和有速度传感器矢量控制技术（FVC）；支持速度和转矩两种输出形式；支持扩展——I/O扩展卡、通讯总线扩展卡和多种PG卡。
全系列内置直流电抗器，减小输入电流畸变，提高功率因数，增强产品可靠性；
转矩控制精度高：SVC/±8%额定转矩、FVC/±5%额定转矩；
调速范围宽，控制精度高：VF/1:50、SVC/1:200、FVC/1:1000,±0.2%额定转速；
低频带载：VVF/1Hz/150%、SVC/0.25Hz/150%、FVC/0Hz/150%；
过压失速、快速限流、过载、过热、掉载、超速等多重保障；
支持I/O扩展：4路数字输入、1路数字输出、1路-10V～10V电压型输入；
支持通讯总线扩展，实现各种工业网互联：485总线、Profibus-DP网络、CANopen网络和DeviceNet网络；
支持多种编码器：ABZ增量式、UVW增量式、UVW省线式和旋转变压器。
额定电源电压：三相交流 380～415V
适用电机：三相交流异步电动机和永磁同步电动机

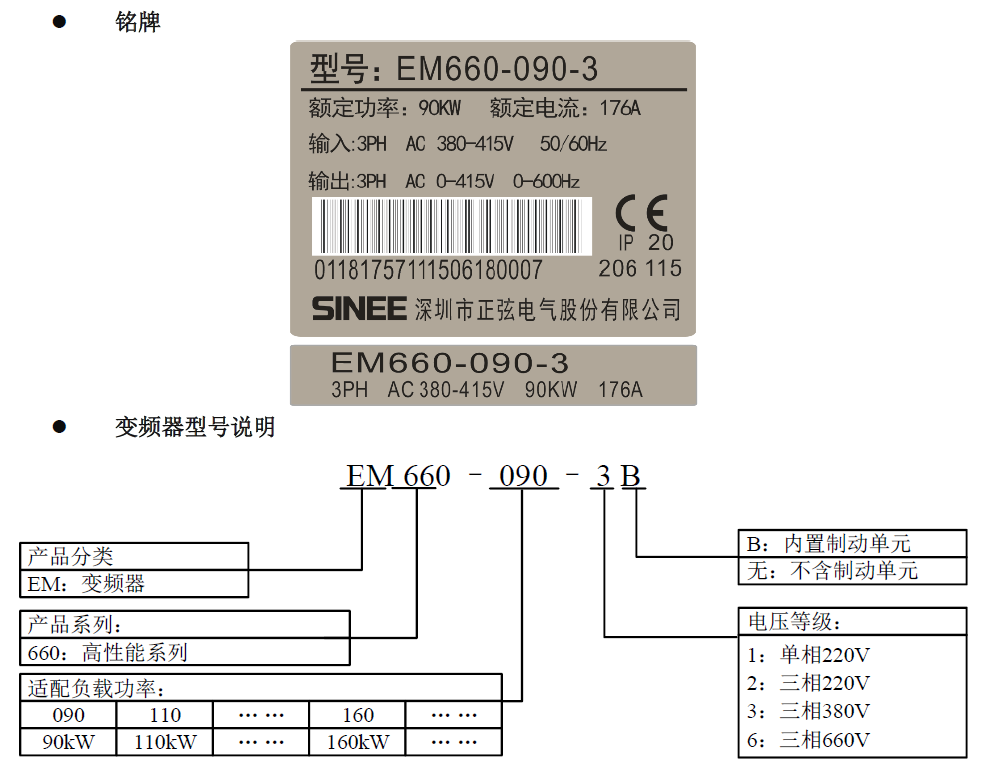

| 额定电源电压 | 型号 | 适用电机功率（kW） | 额定输出电流（A） |
| 三相交流 380～415V | EM660-090-3 | 90 | 176 |
| EM660-110-3 | 110 | 210 | |
| EM660-132-3 | 132 | 253 | |
| EM660-160-3 | 160 | 304 | |
| EM660-185-3 | 185 | 357 | |
| EM660-200-3 | 200 | 380 | |
| EM660-220-3 | 220 | 426 | |
| EM660-250-3 | 250 | 465 | |
| EM660-280-3 | 280 | 520 | |
| EM660-315-3 | 315 | 585 | |
| EM660-355-3 | 355 | 650 | |
| EM660-400-3 | 400 | 725 |
项目 | 规范 | |
电源 |
额定电源电压 | 三相380V-20%～415V+20%，50～60Hz±5%，电压失衡率<3% |
输出 |
最大输出电压 | 最大输出电压与输入电源电压相同 |
输出电流定额 | 100%额定电流连续输出 | |
最大过载电流 | 150%额定电流60s，180%额定电流10s，200%额定电流2s | |
基本控制功能 |
驱动方式 | V/F控制（VVF）；无速度传感器矢量控制（SVC）；有速度传感器矢量控制（FVC） |
输入方式 | 频率（速度）输入、转矩输入 | |
启停控制方式 | 键盘、控制端子（二线控制、三线控制）、通讯 | |
频率控制范围 | 0.00～600.00Hz | |
输入频率分辨率 | 数字输入：0.01Hz 模拟输入：最大频率的0.1% | |
调速范围 | 1:50（VVF）、1:200（SVC）、1:1000（FVC） | |
速度控制精度 | ±0.2%额定同步转速 | |
加、减速时间 | 0.01秒～600.00秒/0.1秒～6000.0秒/1秒～60000秒 | |
电压/频率特性 | 额定输出电压20%～100%可调，基频1Hz～600Hz可调 | |
转矩提升 | 固定转矩提升曲线、任意V/F曲线可选 | |
启动转矩 | 150%/1Hz（VVF）、150%/0.25Hz（SVC）、150%/0Hz（FVC） | |
转矩控制精度 | ±8%额定转矩(SVC)、±5%额定转矩（FVC） | |
输出电压自调整 | 输入电压变化，输出电压基本保持不变 | |
电流自动限幅 | 自动限定输出电流，避免频繁过流跳闸 | |
直流制动 | 制动频率：0.01～最大频率 制动时间：0～30S制动电流：0%～100%额定电流 | |
信号输入源 | 通讯、多段速、模拟量、高速脉冲等 | |
输入输出功能 |
参考电源 | 10V/20mA |
端子控制电源 | 24V/200mA | |
数字输入端子 |
7（标配X1～X7）+4（扩展卡X8～X11）路数字多功能输入：X7可选作高速脉冲输入端子用（F02.06=35/38/40）； X1～X6和X8～X11共10路只能做普通数字输入端子用 | |
|
|
模拟输入端子 |
3（标配AI1～AI3）+1（扩展卡AI4）路模拟输入： 1路(AI1)电压源0～10V输入； 2路(AI2/AI3)电压源0～10V输入或电流源0～20mA输入可选； 1路（AI4）电压源-10V～10V输入 |
数字输出端子 |
2(标配Y1/Y2)+1(扩展卡Y3)路开路集电极多功能输出和2路（R1:EA/EB/EC和R2:RA/RB/RC）继电器多功能输出。 集电极输出最大输出电流50mA；继电器触点容量250VAC/3A或30VDC/1A，EA-EC和RA-RC常开、EB-EC和RB-RC常闭 | |
模拟输出端子 | 2路(M1/M2)多功能模拟输出端子，可输出0～10V或0～20mA | |
键盘显示 |
LED显示 | LED数码管显示变频器的相关信息 |
参数拷贝 | 可上传和下传变频器的参数设置信息，实现快速参数复制 | |
保护 |
保护功能 | 短路、过流、过压、欠压、缺相、过载、过热、超速、掉载和外部故障等 |
使用条件 |
安装场所 | 室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射 |
适用环境 | -10℃～+40℃,20%～90%RH(无凝露) | |
振动 | 小于0.5g | |
储存环境 | -25℃～+65℃ | |
安装方式 | 壁挂式，落地电控柜式，透壁式 | |
防护等级 | IP20/IP21（450kW及以上） | |
冷却方式 | 强迫风冷 | |

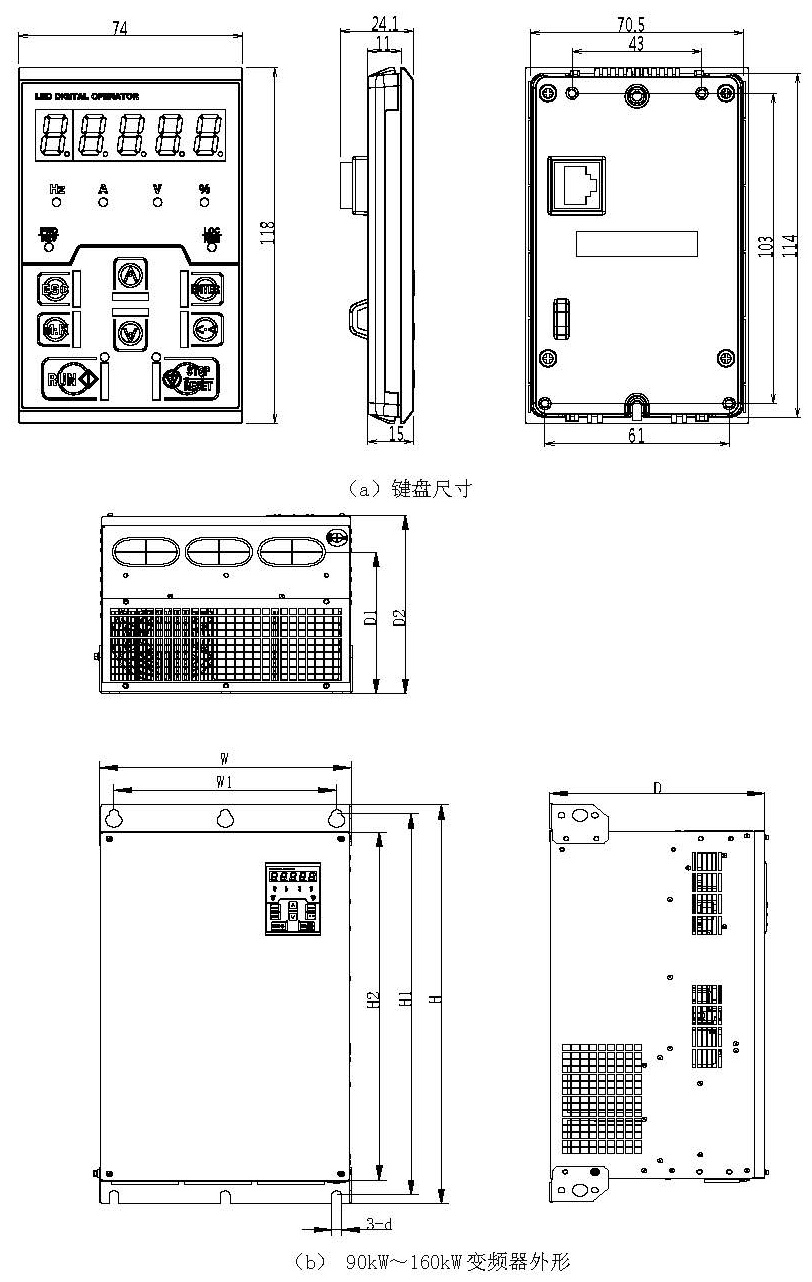

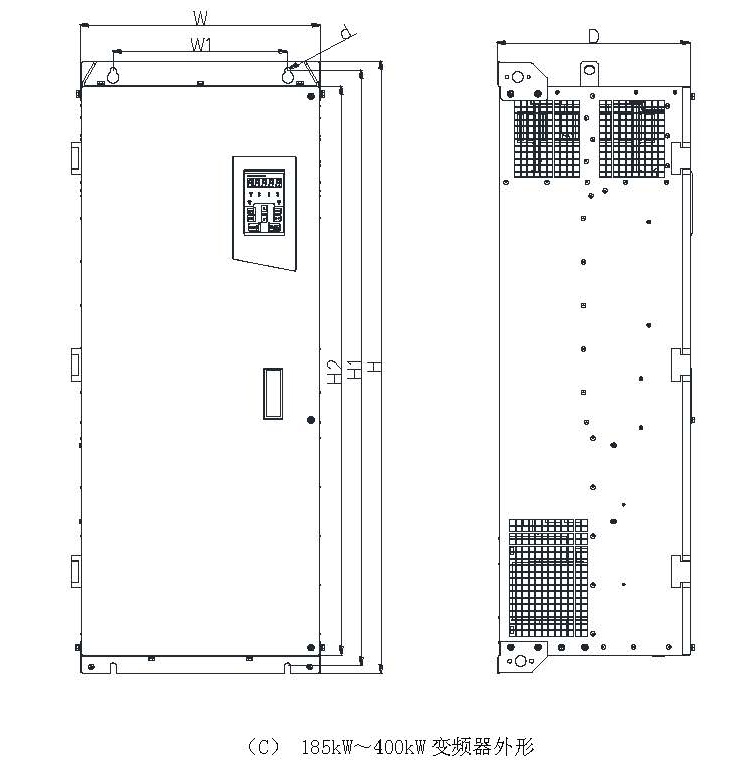

| 规格 |
W |
W1/W2 |
H |
H1 |
H2 |
D |
D1 |
D2 |
d |
外形 |
| EM660-090-3 |
340 |
270 |
640 |
618 |
570 |
290 |
232 |
292 |
10 |
(b) |
| EM660-110-3 | ||||||||||
| EM660-132-3 |
420 |
330 |
779 |
754 |
705 |
331 |
233 |
332 |
10 |
(b) |
| EM660-160-3 | ||||||||||
| EM660-185-3 |
441 |
320 |
1126 |
1095 |
1045 |
353 |
/ |
/ |
11 |
(c) |
| EM660-200-3 | ||||||||||
| EM660-220-3 | ||||||||||
| EM660-250-3 |
550 |
450 |
1265 |
1238 |
1170 |
400 |
/ |
/ |
13 |
(c) |
| EM660-280-3 | ||||||||||
| EM660-315-3 |
660 |
443 |
1600 |
1581 |
1500 |
429 |
/ |
/ |
13 |
(c) |
| EM660-355-3 | ||||||||||
| EM660-400-3 |
| 端子标号 | 功能说明 |
| R、S、T | 交流电源输入端子，接三相交流电源 |
| U、V、W | 变频器交流输出端子，接三相交流电机分别为内部直流母线的正负极端子，连接外接制动单元接地端子，接大地 |
| 类别 | 端子标号 | 端子名称 | 端子功能说明 |
| 辅助电源 | 10V-GND | +10V供电电源 | 向外提供+10V电源，最大输出电流：20mA |
| 24V-COM | +24V供电电源 | 向外提供+24V电源，一般做数字输入输出端子工作电源和外部设备电源。最大输出电流：200mA | |
| PLC | 多功能输入公共端 | 出厂时默认为与24V连接当用外部电源驱动数字输入端子时，需与24V端子断开，并与外部电源连接 | |
| 模拟输入 | AI1-GND | 模拟输入端子1 | 输入电压范围：DC0～10V输入阻抗：1MΩ |
| AI2-GND | 模拟输入端子2 |
输入范围：DC0～10V/0～20mA，由端子板上开关S4选择电压/电流模式 输入阻抗：电压模式1MΩ、电流模式250Ω | |
| AI3-GND | 模拟输入端子3 |
输入范围：DC0～10V/0～20mA，由端子板上开关S5选择电压/电流模式 输入阻抗：电压模式1MΩ、电流模式250Ω | |
| 数字输入 | X1-COM | 多功能输入端子1 | 光耦隔离，兼容NPN,PNP双极性输入输入阻抗：4.5kΩ输入电压范围：9～30V |
| X2-COM | 多功能输入端子2 | ||
| X3-COM | 多功能输入端子3 | ||
| X4-COM | 多功能输入端子4 | ||
| X5-COM | 多功能输入端子5 | ||
| X6-COM | 多功能输入端子6 | ||
| X7-COM | 高速脉冲输入端子 |
除作为多功能输入端子外，还可作为高速脉冲输入端子，最高响应频率：100kHz 输入电压：12～48V输入阻抗：1kΩ | |
| 模拟输出 | M1-GND | 模拟输出端子1 | 输出范围：DC0～10V/0～20mA，由端子板上开关S2选择 |
| M2-GND | 模拟输出端子2 | 输出范围：DC0～10V/0～20mA，由端子板上开关S3选择 | |
| 多功能输出 | Y1-COM | 集电极开路输出端子 | 光耦隔离，集电极开路输出最大输出电压：DC48V输出电流：50mA |
| Y2-COM | 高速脉冲输出端子 |
光耦隔离，集电极开路输出最大输出电压：DC48V最大输出电流：50mA 作为高速脉冲输出时，最大输出频率：100kHz输出阻抗<5kΩ | |
| 继电器输出 |
R1： EA-EB-EC | 继电器输出端子 | EA-EC:常开EB-EC:常闭 |
|
R2： RA-RB-RC | RA-RC:常开RB-RC:常闭 | ||
| 通讯 | A+ | RS-485通讯接口端子 | 485差分信号正端 |
| A- | 485差分信号负端 | ||
| 屏蔽 | PE | 屏蔽接地 | 用于端子接线屏蔽层接地 |
