正弦EM730变频器远程Wi-Fi接入功能 通用机型

在线订购
产品详情

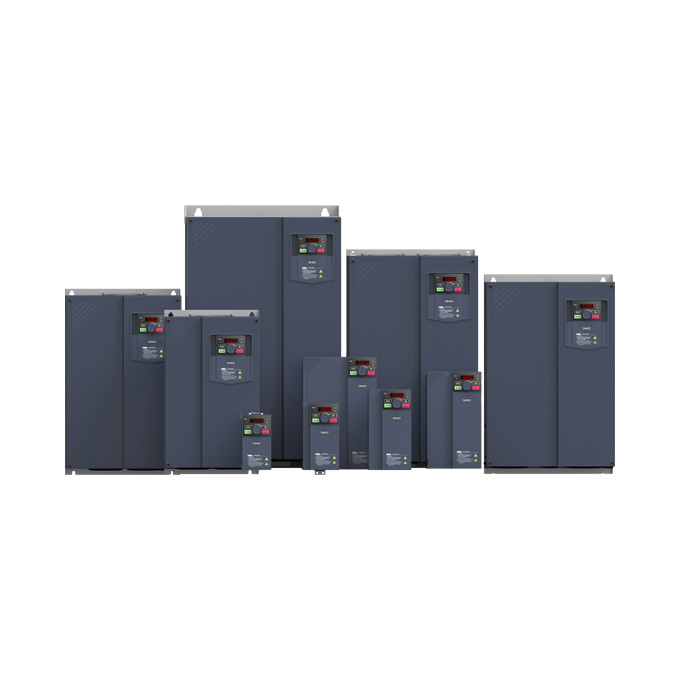

正弦EM730变频器远程Wi-Fi接入功能 通用机型(图1)

    EM730变频器介绍

EM730/EM730E 系列变频器是正弦电气推出的高可靠性、小体积变频器:EM730 支持三相交流异步机、EM730E 支持永磁同步电机;支持多种国际领先驱动控制技术——矢量VF 控制技术(VVF)和无速度传感器矢量控制技术(SVC);支持速度和转矩两种输出形式,支持Wi-Fi 接入功能及后台软件调试功能。

    EM730系列变频器特点:

    支持手机APP 调试或监视变频器状态;
    丰富、便捷的PC 端后台软件功能;
    支持Wi-Fi 模块或串口接入;
    50℃环境温度,无需降容;
    调速范围宽,控制精度高:VF/1:50、SVC/1:200,±0.2%额定转速;
    低频带载能力强:VF/1Hz/150%、SVC/0.25Hz/150%;
    保护功能完善:短路、过流、过压、过载、过热等多重保护。

    EM730变频器型号及功率

                额定电源电压                型号                适用电机功率
(kW)
                重载额定输出电流(A)                轻载额定输出电流(A)
                单相/三相 交流
200V~240V
                EM730/EM730E-0R4-2B                0.4                2.8                3.2
                EM730/EM730E-0R7-2B                0.75                4.8                5
                EM730/EM730E-1R5-2B                1.5                8                8.5
                EM730/EM730E-2R2-2B                2.2                10                11.5
                三相交流
340~460V
                EM730/EM730E-0R7-3B                0.75                2.5                3
                EM730/EM730E-1R5-3B                1.5                4.2                4.6
                EM730/EM730E-2R2-3B                2.2                5.6                6.5
                EM730/EM730E-4R0-3B                4                9.4                10.5
                EM730/EM730E-5R5-3B                5.5                13                15.7
                EM730/EM730E-7R5-3B                7.5                17                20.5
                EM730/EM730E-011-3B                11                25                28
                EM730/EM730E-015-3B                15                32                36
                EM730/EM730E-018-3B                18.5                38                41.5
                EM730/EM730E-022-3B                22                45                49
                EM730/EM730E-030-3/3B                30                60                70
                EM730/EM730E-037-3/3B                37                75                85
                EM730/EM730E-045-3                45                90                105
                EM730/EM730E-055-3                55                110                134
                EM730/EM730E-075-3                75                150                168
                EM730/EM730E-090-3                90                176                200
                EM730/EM730E-110-3                110                210                235
                EM730/EM730E-132-3                132                253                290
                EM730/EM730E-160-3                160                304                340
                注:EM730是通用机型,EM730E是永磁同步

    EM730变频器技术参数

                项目                规范
                电源                额定电源电压                三相340V-10%~460V+10%,
单相200V-10%~240V+10%;
50~60Hz&plusmn;5%,电压失衡率<3%
                输出                最大输出电压                最大输出电压与输入电源电压相同
                输出电流定额                100%额定电流连续输出
                最大过载电流                重载机型:
150%额定电流60s,180%额定电流10s,200%额定电流2s
轻载型机:
120%额定电流60s,150%额定电流10s,180%额定电流2s
                基本控制功能                驱动方式                V/F控制(VVF);无速度传感器矢量控制(SVC)
                输入方式                频率(速度)输入、转矩输入
                启停控制方式                键盘、控制端子(二线控制、三线控制)、通讯
                频率控制范围                0.00~600.00Hz
                输入频率分辨率                数字输入:0.01Hz/0.1Hz模拟输入:最大频率的0.1%
                调速范围                1:50(VVF)、1:200(SVC)
                速度控制精度                &plusmn;0.2%额定同步转速
                加、减速时间                0.01秒~600.00秒/0.1秒~6000.0秒/1秒~60000秒
                电压/频率特性                额定输出电压20%~100%可调基频1Hz~600Hz/3000Hz可调
                转矩提升                固定转矩提升曲线任意V/F曲线可选
                启动转矩                150%/1Hz(VVF)
150%/0.25Hz(SVC)
                转矩控制精度                &plusmn;8%额定转矩(SVC)
                输出电压自调整                输入电压变化,输出电压基本保持不变
                电流自动限幅                自动限定输出电流,避免频繁过流跳闸
                直流制动                制动频率:0.01~最大频率制动时间:0~30S制动电流:0%~150%额定电流
                信号输入源                通讯、多段速、模拟量等
                输入输出功能                参考电源                10V/20mA
                端子控制电源                24V/100mA
                数字输入端子                5路数字多功能输入:
X5可以作为高速脉冲输入
                模拟输入端子                2路模拟输入:
1路(AI1)电压源-10~10V输入;
1路(AI2)电压源0~10V输入或电流源0~20mA输入可选;
                数字输出端子                1路开路集电极多功能输出和1路继电器多功能输出。集电极输出最大输出电流50mA;
继电器触点容量250VAC/3A或30VDC/1A,EA-EC常开、EB-EC常闭
                模拟输出端子                1路多功能模拟端子输出M1:0~10V/0~20mA多功能模拟输出端子
                键盘                LED显示                LED数码管显示变频器的相关信息
                保护                保护功能                短路、过流、过压、欠压、缺相、过载、过热、掉载和外部故障等
                使用条件                安装场所                室内,海拔低于1千米,无尘、无腐蚀性气体和无日光直射
                适用环境                -10℃~+50℃,5%~95%RH(无凝露)
                振动                小于0.5g
                储存环境                -40℃~+70℃
                安装方式                壁挂式,柜内安装
                防护等级                IP20/IP21(加装塑料挡板)
                冷却方式                强迫风冷

    EM730变频器选型

正弦EM730变频器远程Wi-Fi接入功能 通用机型(图2)

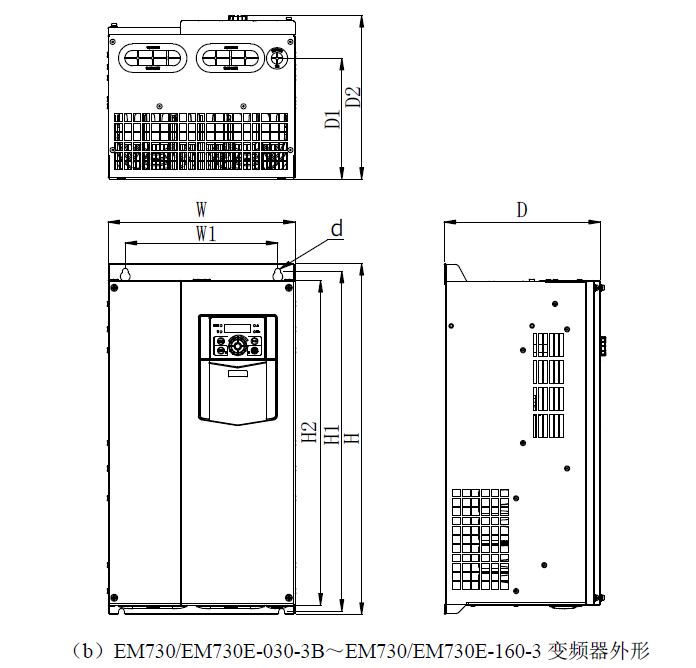

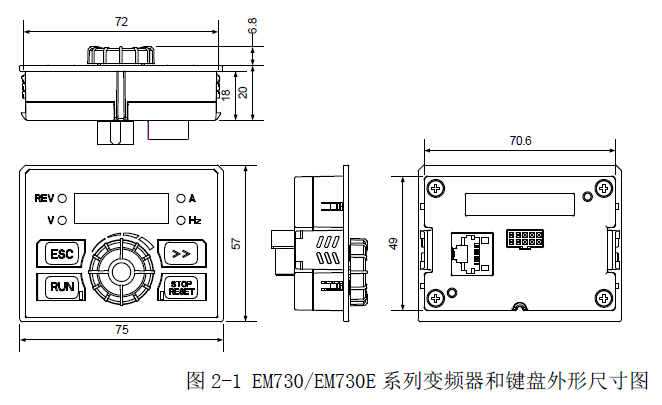

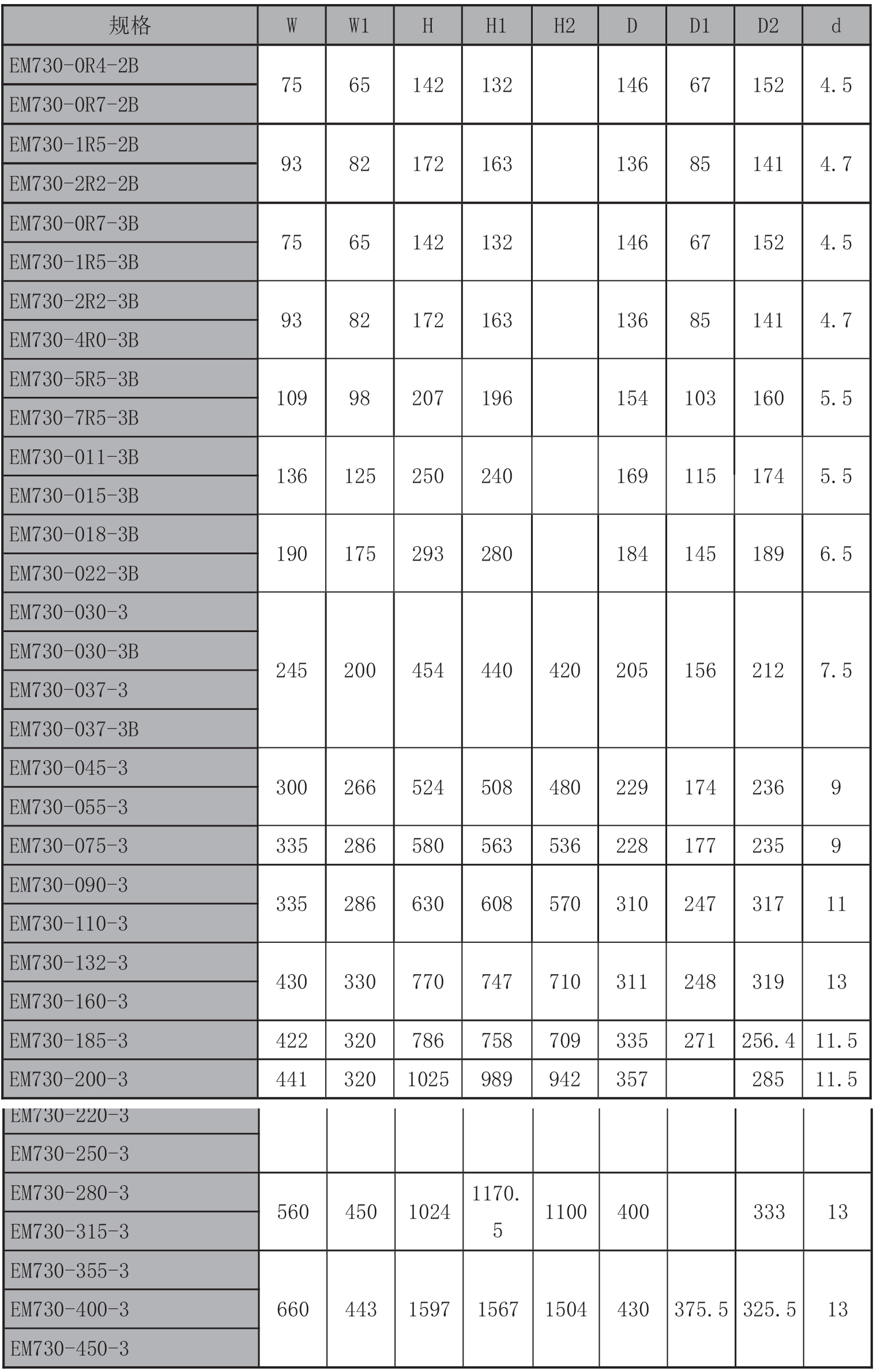

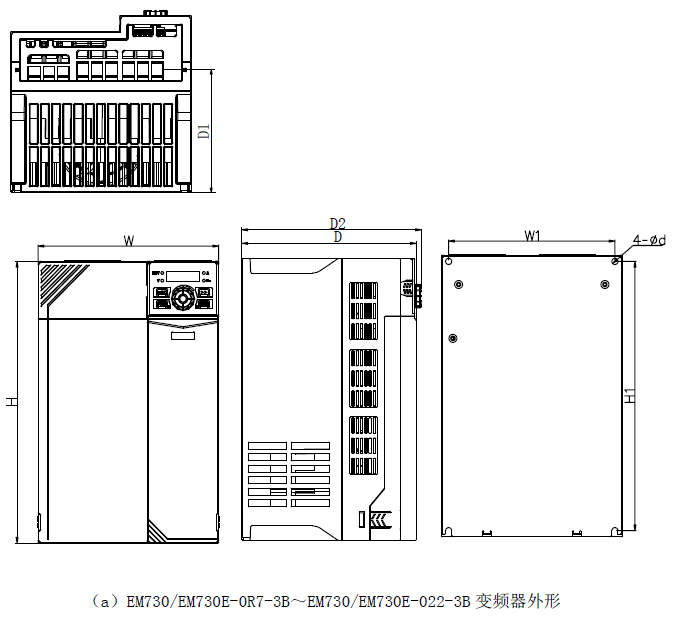

    EM730变频器外形尺寸图正弦EM730变频器远程Wi-Fi接入功能 通用机型(图3)

正弦EM730变频器远程Wi-Fi接入功能 通用机型(图4)
正弦EM730变频器远程Wi-Fi接入功能 通用机型(图5)

    EM730变频器接线图

正弦EM730变频器远程Wi-Fi接入功能 通用机型(图6)
