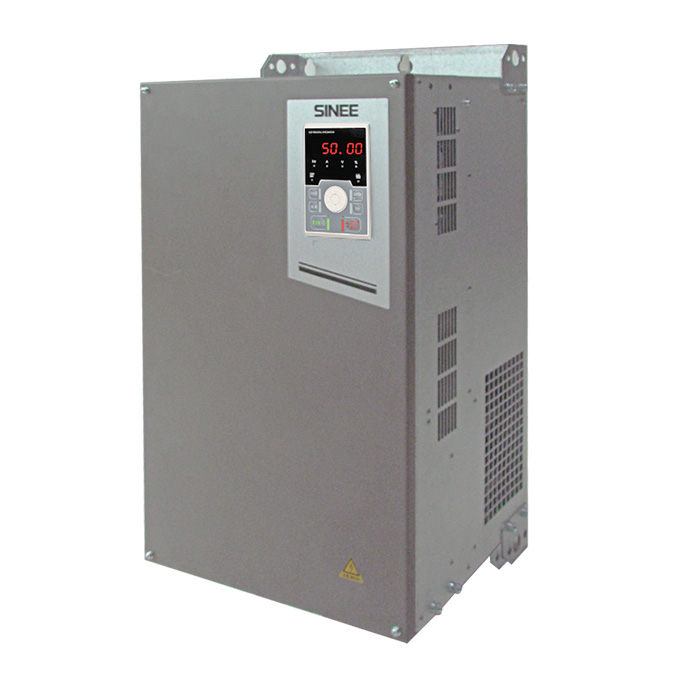

EM560系列变频器是正弦电气推出的开环矢量控制型变频器：支持三相交流异步机和永磁同步电机；支持多种国际领先驱动控制技术——改善的矢量VF控制技术（VVF）和无速度传感器矢量控制技术（SVC）；支持速度和转矩两种输出形式；支持扩展——I/O扩展卡、通讯总线扩展卡和专用功能扩展卡。EM560专攻通用领域，可用于几乎所有开环控制场合，如风机、水泵（恒压供水）、空压机、收放卷、直进式拉丝机等等。
全系列内置直流电抗器，减小输入电流畸变，提高功率因数，增强产品可靠性；
转矩控制精度高：SVC/±8%额定转矩；
调速范围宽，控制精度高：VF/1:50、SVC/1:200,±0.2%额定转速；
低频带载：VF/1Hz/150%、SVC/0.25Hz/150%；
过压失速、快速限流、过载、过热、掉载等多重保障；
支持通讯总线扩展：Profibus-DP网络、CANopen网络和DeviceNet网络；
支持I/O扩展；
支持收放卷功能、实现恒压供水、空压机和同步机“变转工”等应用。
额定电源电压：三相交流 380～415V
适用电机：三相交流异步电动机和永磁同步电动机

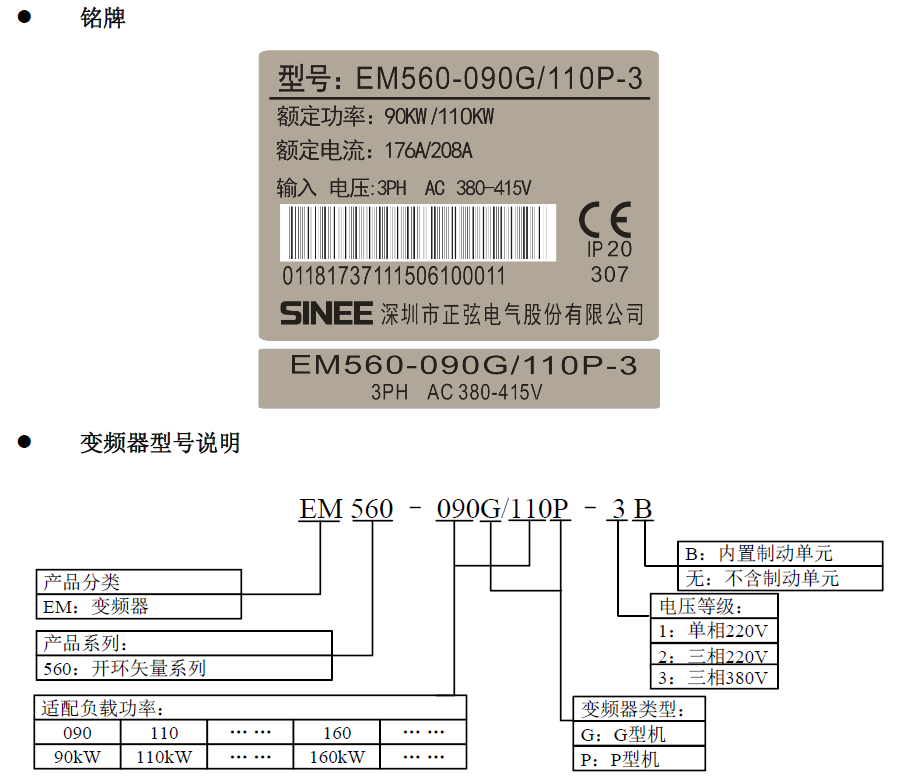

| 额定电源电压 | 型号 | 适用电机功率（kW） | 额定输出电流（A） |
| 三相交流 380～415V | EM560-090G/110P-3 | 90/110 | 176/208 |
| EM560-110G/132P-3 | 110/132 | 210/248 | |
| EM560-132G/160P-3 | 132/160 | 253/298 | |
| EM560-160G/185P-3 | 160/185 | 304/350 | |
| EM560-185G/200P-3 | 185/200 | 357/372 | |
| EM560-200G/220P-3 | 200/220 | 380/410 | |
| EM560-220G/250P-3 | 220/250 | 426/456 | |
| EM560-250G/280P-3 | 250/280 | 465/510 | |
| EM560-280G/315P-3 | 280/315 | 520/573 | |
| EM560-315G/355P-3 | 315/355 | 585/640 | |
| EM560-355G/400P-3 | 355/400 | 650/715 | |
| EM560-400G/450P-3 | 400/450 | 725/810 |
项目 | 规范 | |
电源 |
额定电源电压 | 三相380V-20%～415V+20%，50～60Hz±5%，电压失衡率<3% |
输出 |
最大输出电压 | 最大输出电压与输入电源电压相同 |
输出电流定额 | 100%额定电流连续输出 | |
最大过载电流 | G型机：150%额定电流60s，180%额定电流10s，200%额定电流2sP型机：120%额定电流60s，150%额定电流10s，180%额定电流2s | |
基本控制功能 |
驱动方式 | V/F控制（VVF）；无速度传感器矢量控制（SVC） |
输入方式 | 频率（速度）输入、转矩输入 | |
启停控制方式 | 键盘、控制端子（二线控制、三线控制）、通讯 | |
频率控制范围 | 0.00～600.00Hz/0.0～3000.0Hz | |
输入频率分辨率 | 数字输入：0.01Hz/0.1Hz模拟输入：最大频率的0.1% | |
调速范围 | 1:50（VVF）、1:200（SVC） | |
速度控制精度 | ±0.2%额定同步转速 | |
加、减速时间 | 0.01秒～600.00秒/0.1秒～6000.0秒/1秒～60000秒 | |
电压/频率特性 | 额定输出电压20%～100%可调，基频1Hz～600Hz/3000Hz可调 | |
转矩提升 | 固定转矩提升曲线、任意V/F曲线可选 | |
启动转矩 | 150%/1Hz（VVF）、150%/0.25Hz（SVC） | |
转矩控制精度 | ±8%额定转矩(SVC) | |
输出电压自调整 | 输入电压变化，输出电压基本保持不变 | |
电流自动限幅 | 自动限定输出电流，避免频繁过流跳闸 | |
直流制动 | 制动频率：0.01～最大频率制动时间：0～30S制动电流：0%～100%额定电流 | |
信号输入源 | 通讯、多段速、模拟量、高速脉冲等 | |
输入输出功能 |
参考电源 | 10V/20mA |
端子控制电源 | 24V/200mA | |
数字输入端子 |
7（标配X1～X7）+4（扩展卡X8～X11）路数字多功能输入：X7可选作高速脉冲输入端子用（F02.06=35/38/40）； X1～X6和X8～X11共10路只能做普通数字输入端子用 | |
模拟输入端子 |
3（标配AI1～AI3）+1（扩展卡AI4）路模拟输入： 1路(AI1)电压源0～10V输入； 2路(AI2/AI3)电压源0～10V输入或电流源0～20mA输入可选； 1路（AI4）电压源-10V～10V输入 | |
数字输出端子 |
2(标配Y1/Y2)+1(扩展卡Y3)路开路集电极多功能输出和2路（R1:EA/EB/EC和R2:RA/RB/RC）继电器多功能输出。 集电极输出最大输出电流50mA；继电器触点容量250VAC/3A或30VDC/1A，EA-EC和RA-RC常开、EB-EC和RB-RC常闭 | |
模拟输出端子 | 2路(M1/M2)0～10V/0～20mA多功能模拟输出端子 | |
键盘 |
LED显示 | LED数码管显示变频器的相关信息 |
显示 |
参数拷贝 | 可上传和下传变频器的参数设置信息，实现快速参数复制 |
保护 |
保护功能 | 短路、过流、过压、欠压、缺相、过载、过热、超速、掉载和外部故障等 |
使用条件 |
安装场所 | 室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射 |
适用环境 | -10℃～+40℃,20%～90%RH(无凝露) | |
振动 | 小于0.5g | |
储存环境 | -25℃～+65℃ | |
安装方式 | 壁挂式，落地电控柜式，透壁式 | |
防护等级 | IP20 | |
冷却方式 | 强迫风冷 | |

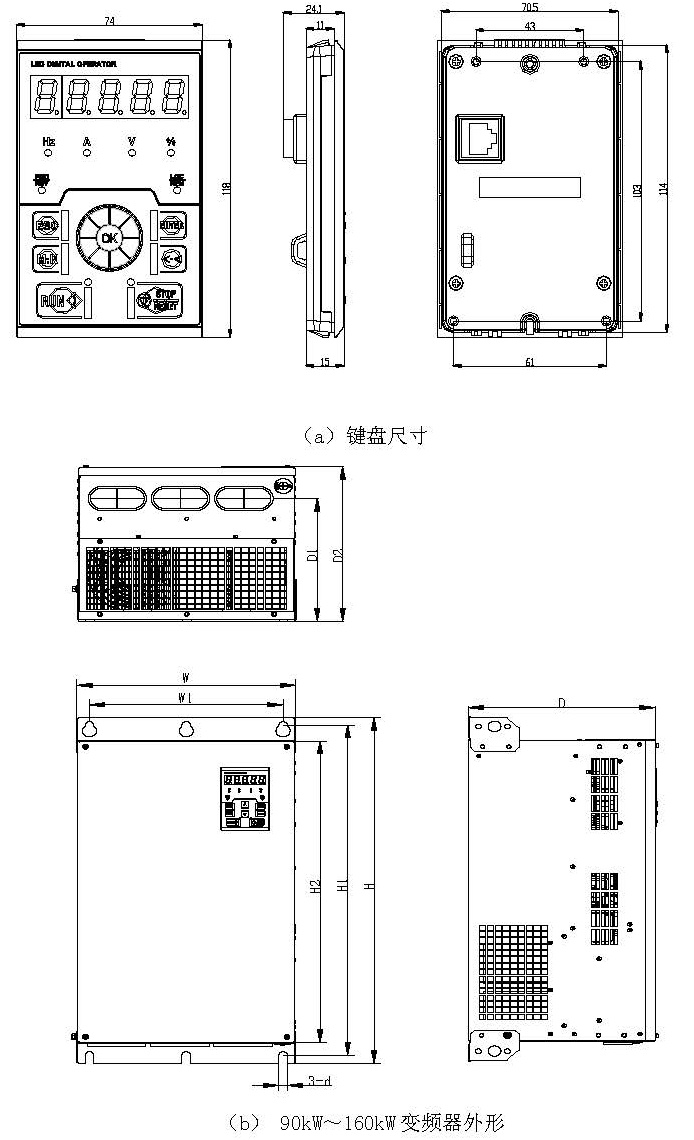

| 规格 | W | W1/W2 | H | H1 | H2 | D | D1 | D2 | d | 外形 |
| EM560-090G/110P-3 | 340 | 270 | 640 | 618 | 570 | 290 | 232 | 292 | 10 | (b) |
| EM560-110G/132P-3 | ||||||||||
| EM560-132G/160P-3 | 420 | 330 | 779 | 754 | 705 | 331 | 233 | 332 | 10 | (b) |
| EM560-160G/185P-3 | ||||||||||
| EM560-185G/200P-3 | 441 | 320 | 1126 | 1095 | 1045 | 353 | / | / | 11 | (c) |
| EM560-200G/220P-3 | ||||||||||
| EM560-220G/250P-3 | ||||||||||
| EM560-250G/280P-3 | 550 | 450 | 1265 | 1238 | 1170 | 400 | / | / | 13 | (c) |
| EM560-280G/315P-3 | ||||||||||
| EM560-315G/355P-3 | 660 | 443 | 1600 | 1581 | 1500 | 429 | / | / | 13 | (c) |
| EM560-355G/400P-3 | ||||||||||
| EM560-400G/450P-3 |

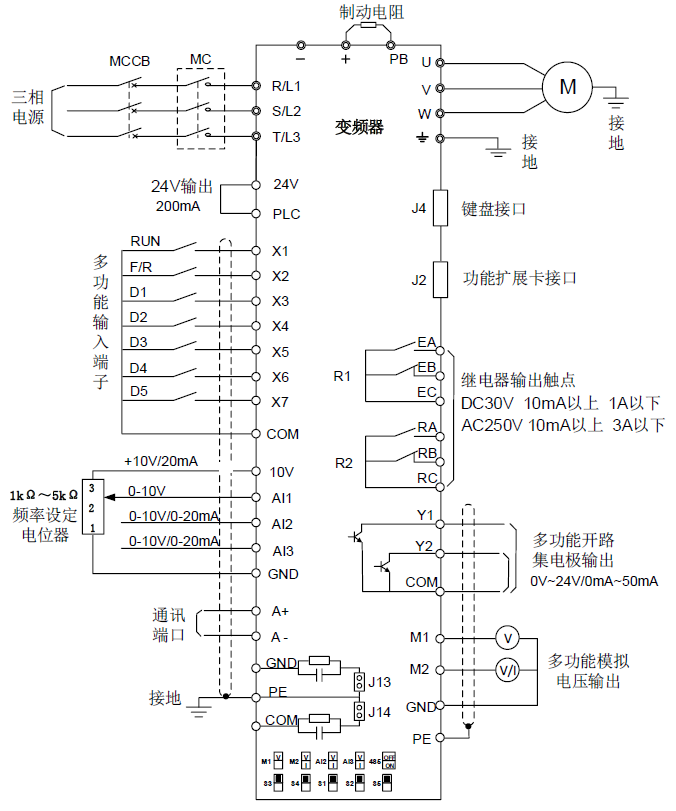

| 端子标号 | 功能说明 |
| R、S、T | 交流电源输入端子，接三相交流电源 |
| U、V、W | 变频器交流输出端子，接三相交流电机分别为内部直流母线的正负极端子，连接外接制动单元接地端子，接大地 |
| 类别 | 端子标号 | 端子名称 | 端子功能说明 |
| 辅助电源 | 10V-GND | +10V供电电源 | 向外提供+10V电源，最大输出电流：20mA |
| 24V-COM | +24V供电电源 | 向外提供+24V电源，一般做数字输入输出端子工作电源和外部设备电源。最大输出电流：200mA | |
| PLC | 多功能输入公共端 | 出厂时默认为与24V连接当用外部电源驱动数字输入端子时，需与24V端子断开，并与外部电源连接 | |
| 模拟输入 | AI1-GND | 模拟输入端子1 | 输入电压范围：DC0～10V输入阻抗：1MΩ |
| AI2-GND | 模拟输入端子2 |
输入范围：DC0～10V/0～20mA，由端子板上开关S4选择电压/电流模式 输入阻抗：电压模式1MΩ、电流模式250Ω | |
| AI3-GND | 模拟输入端子3 |
输入范围：DC0～10V/0～20mA，由端子板上开关S5选择电压/电流模式 输入阻抗：电压模式1MΩ、电流模式250Ω | |
| 数字输入 | X1-COM | 多功能输入端子1 | 光耦隔离，兼容NPN,PNP双极性输入输入阻抗：4.5kΩ输入电压范围：9～30V |
| X2-COM | 多功能输入端子2 | ||
| X3-COM | 多功能输入端子3 | ||
| X4-COM | 多功能输入端子4 | ||
| X5-COM | 多功能输入端子5 | ||
| X6-COM | 多功能输入端子6 | ||
| X7-COM | 高速脉冲输入端子 |
除作为多功能输入端子外，还可作为高速脉冲输入端子，最高响应频率：100kHz 输入电压：12～48V输入阻抗：1kΩ 输出范围：DC0～10V/0～20mA | |
| 模拟输出 | M1-GND | 模拟输出端子1 | |
| M2-GND | 模拟输出端子2 | ||
| 多功能输出 | Y1-COM | 集电极开路输出端子 | 光耦隔离，集电极开路输出最大输出电压：DC48V输出电流：50mA |
| Y2-COM | 高速脉冲输出端子 |
光耦隔离，集电极开路输出最大输出电压：DC48V最大输出电流：50mA 作为高速脉冲输出时，最大输出频率：100kHz输出阻抗<5kΩ | |
| 继电器输出 |
R1： EA-EB-EC | 继电器输出端子 | EA-EC:常开EB-EC:常闭 |
|
R2： RA-RB-RC | RA-RC:常开RB-RC:常闭 | ||
| 通讯 | A+ | RS-485通讯接口端子 | 485差分信号正端 |
| A- | 485差分信号负端 | ||
| 屏蔽 | PE | 屏蔽接地 | 用于端子接线屏蔽层接地 |
