正弦EM100系列变频器如何选择制动电阻?

作者:admin 发布时间:2018-11-20 14:54:16点击:
动电阻选择说明

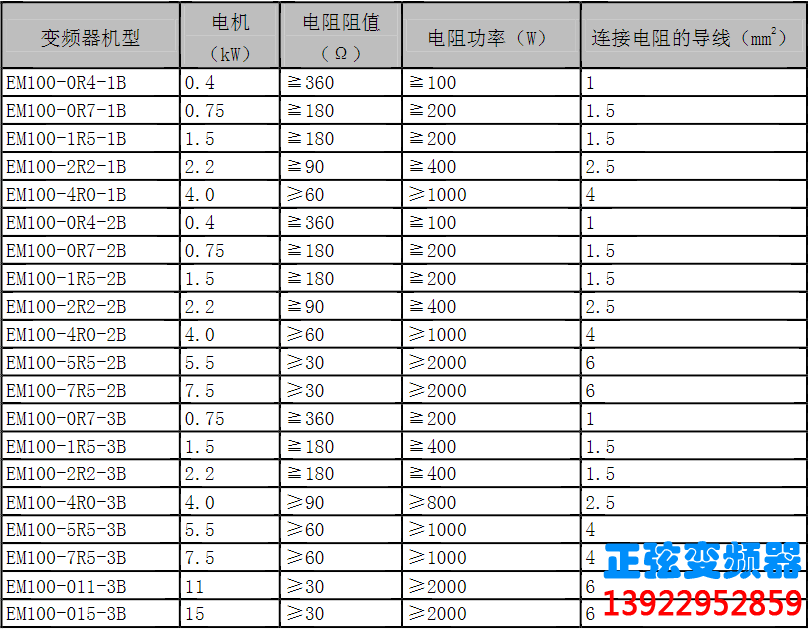

变频器在运作过程中,如果被控电机速度下降过快,或电机负载抖动过快,其电动势能将通过变频器反向对变频器内部电容充电,从而使功率模块两端电压泵升,容易造成变频器损坏。变频器内部控制将根据负载情况对此情况进行抑制,当制动性能达不到客户要求时,需要外接制动电阻,以实现能量的及时释放。外接制动电阻属于能耗式制动方式,其能量将全部耗散与功率制动电阻。因此,制动电阻的功率以及阻值选择必须合理有效。以下为EM100系列变频器推荐使用的制动电阻功率以及电阻值。根据负载情况,用户可以适当改变取值,但需要满足要求的范围。


正弦EM100系列变频器如何选择制动电阻?(图1)


注:上表所列导线是指单个电阻的引出线,电阻并联连接时,并联后的母线应相应放大。
导线220V机型选用耐压AC300V以上,380V机型选用AC450V以上,耐温105°C规格电缆。
