正弦EM303B变频器接线图及接线说明

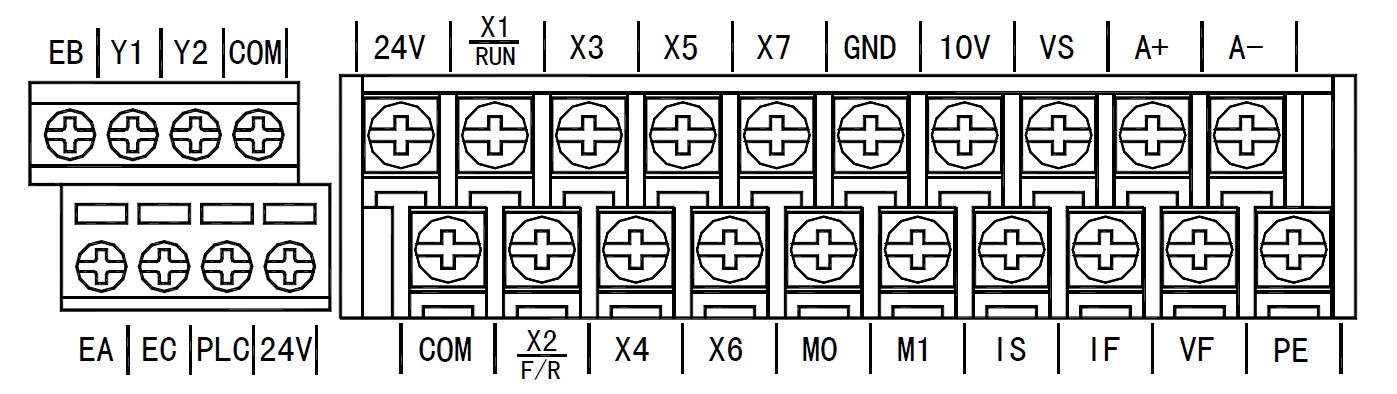

控制回路端子位于控制印刷电路板的前下方，由以下几部份组成：
 模拟输入端子：电压输入信号VS、VF；电流输入信号IS、IF。
 开关输入端子：X1、X2、X3、X4、X5、X6、X7、PLC。
 开关输出端子：EA、EB、EC、Y1、Y2。
 模拟输出端子：M0、M1。
 辅助电源端子：24V、COM、10V、GND。
 RS485 通讯端子：A+，A-。
 接地端子：PE。

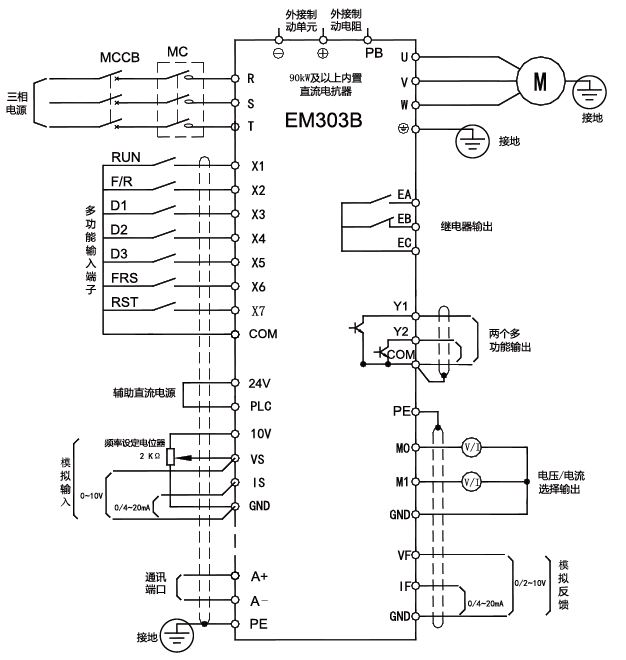

正弦（SINEE）EM303B变频器接线图，接线说明，变频(图2)

具体详细接线说明请参考EM303B使用说明书
