正弦电气A90油泵应用控制柜应用方案

作者:admin 发布时间:2018-05-02 10:03:03点击:

      油泵是机械设备行业其中一种生产设备,设备耗电量大,造成电力的浪费比较非常严重。随着我国经济的可持续发展,能源高效等政策的影响,能耗等级问题开始成为了工业发展的瓶颈,国家也将降低能源消耗,提高能效等级作为一件非常重要的工作,节能,高效也成为了企业发展的方向。

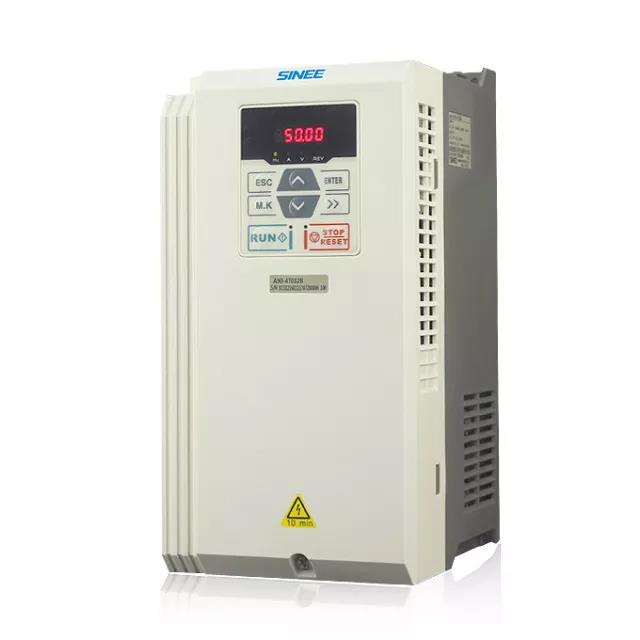

正弦电气A90油泵应用控制柜应用方案(图1)



油量调节

       供油量的调节是通过齿杆、转动套使喷油泵的全部柱塞同时转动来实现的。 当柱塞转动时,供油开始时间不变,而供油终了时间,则由于柱塞斜边对柱塞套回油孔位置的改变而变更了。随着柱塞转动的角度不同,柱塞的有效行程也就不同,因而供油量也随之改变。

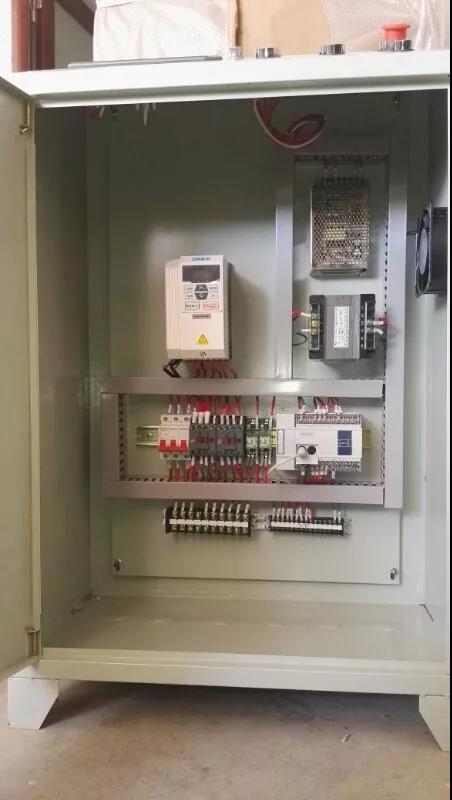

正弦电气A90油泵应用控制柜应用方案(图2)

       柱塞对于不供油位转动的角度越大,则柱塞上端面到打开拄塞套回油孔的斜边距离也越大,供油量也就越大,若柱塞转动的角度较小,则断油开始较早,供油量也较小。当柴油机停车时必须断油,为此,可将柱塞上的纵向槽转到正对着柱塞套上回油孔。此时,在整个柱塞行程中,柱塞套内的燃油一直通过纵向槽、回油孔流回油道,没有压油过程,故供油量等于零。当柱塞转动时,利用改变供油量终点的时刻来调节供油量,这种方法称为供油终点调节法。

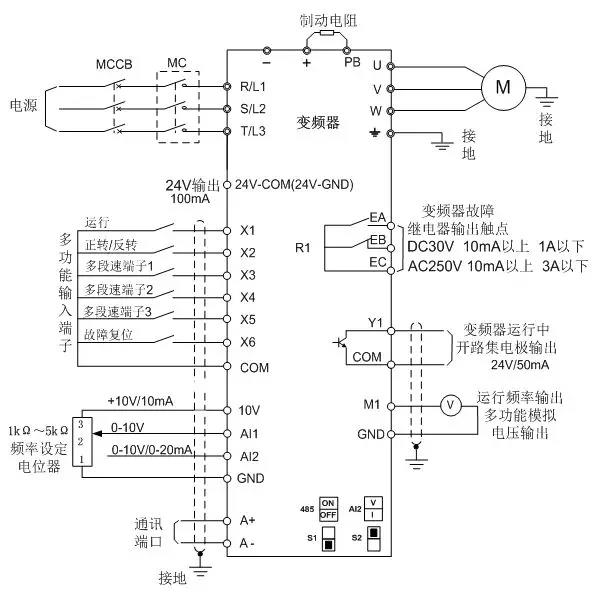

A90控制回路标准接线图

正弦电气A90油泵应用控制柜应用方案(图3)

现场设备接线图片

正弦电气A90油泵应用控制柜应用方案(图4)
