永磁同步电机直驱螺杆泵解决方案
浏览: 发布日期:2019-09-19

直驱螺杆泵背景

       螺杆泵采油是油田常用的一种采油设备,螺杆泵需要地面装置来驱动,目前的地面驱动装置大多结构复杂,易发生故障,维修不方便,维护费用高;并且体积大,占地面积大,噪音高。

        为了克服现有的地面驱动装置结构复杂、维修不方便、占地面积大的不足,本实用案例提供一种新型油井直驱螺杆泵地面驱动装置,该油井直驱螺杆泵地面驱动装置传动系统,结构简单,维修方便,体积小,噪音低,工作可靠。



直驱螺杆泵



工作原理

       直驱螺杆泵是将潜油直驱螺杆泵机组下入井中,利用动力电缆将电力传送给井下电机,电机通过柔性轴直接驱动螺杆泵转子转动,井液经过螺杆泵增加后,被举升到地面。“直驱”,即取消机械减速装置,由电机直接驱动螺杆泵转子,依靠地面变频设备降低转速。
       直驱螺杆泵是由伺服永磁同步电动机、保护器、运动转换装置、螺杆泵、控制部分等组成,并分别自下而上连接。直驱螺杆泵无须抽油杆,无须机械减速装置,低转速下不烧电机,提高了系统效率,降低了能耗。

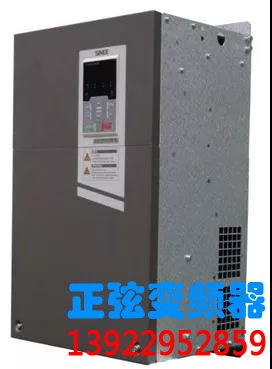

EM500-CQ直驱螺杆泵专用变频器

       EM500系列开环矢量变频器:支持三相交流异步电机和永磁同步电机;支持多种国际领先驱动控制技术:改善的矢量VF控制技术(VVF)、无速度传感器矢量控制技术(SVC);支持速度和转矩两种输出形式;支持扩展:I/O扩展卡、通讯总线扩展卡。

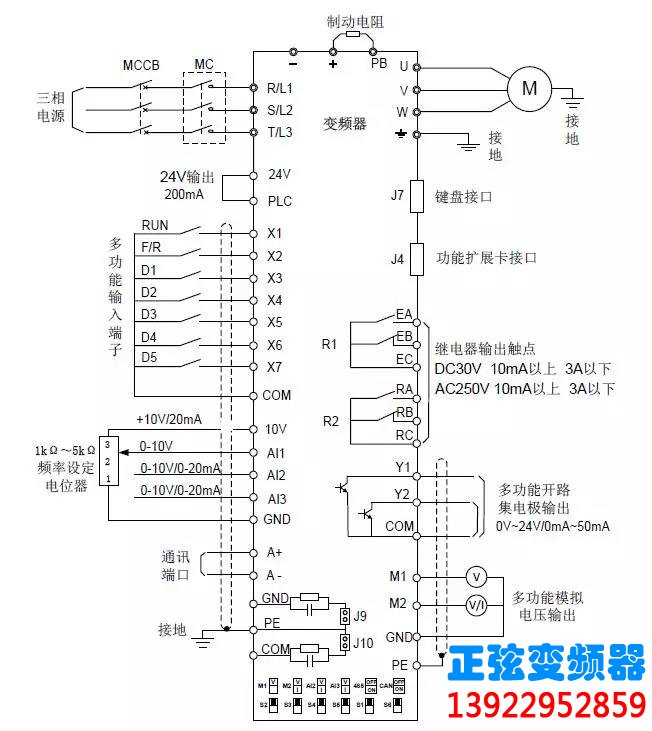

标准回路接线图

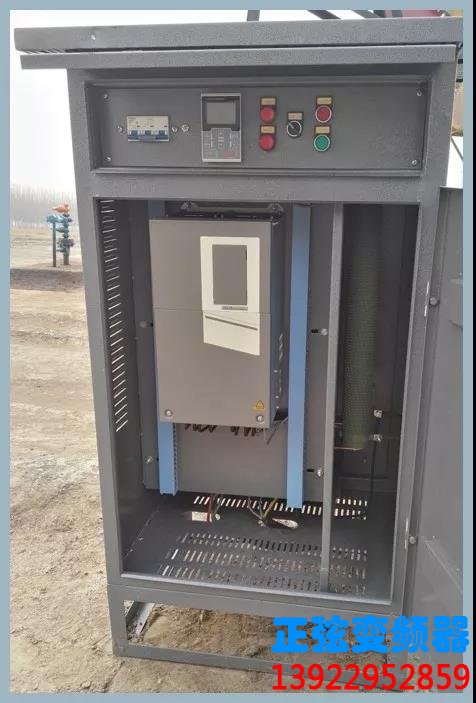

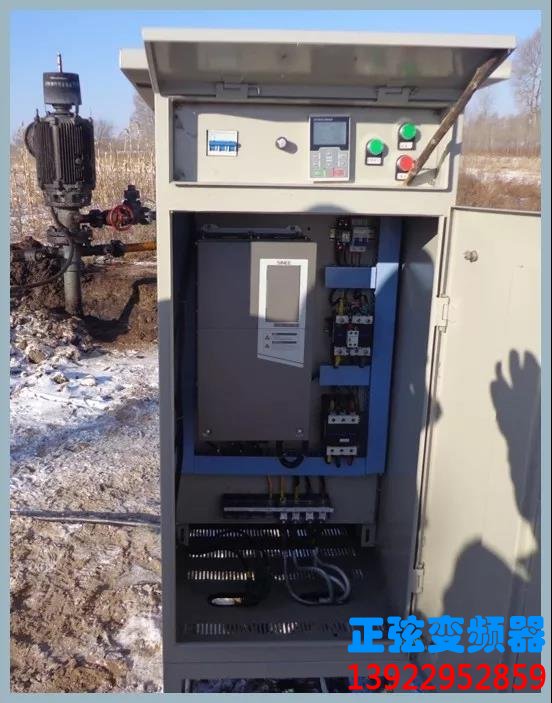

直驱螺杆泵抽油机应用方案特点:

  1. 停车自动释放转矩

  2. 低频大力矩

  3. 转速追踪

  4. 洗井模式
